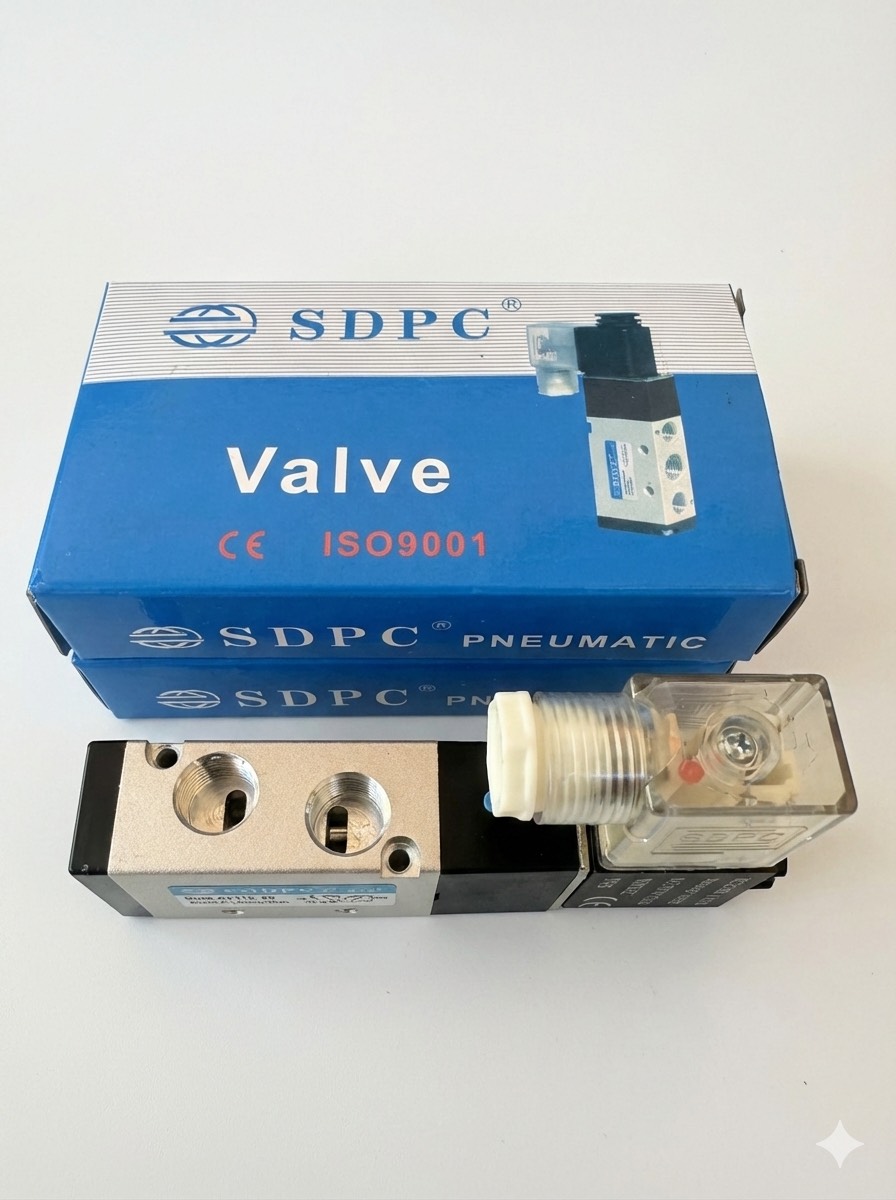

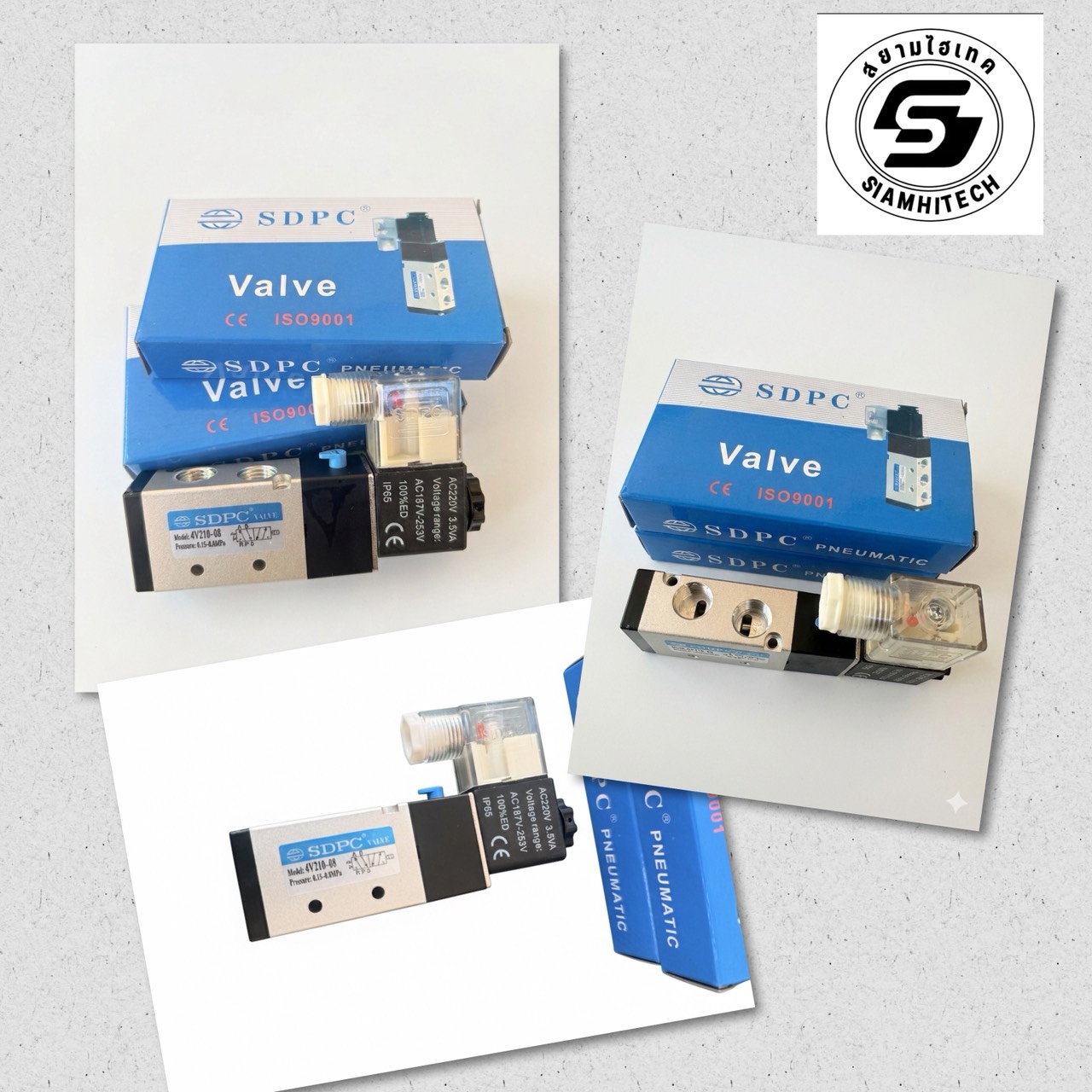

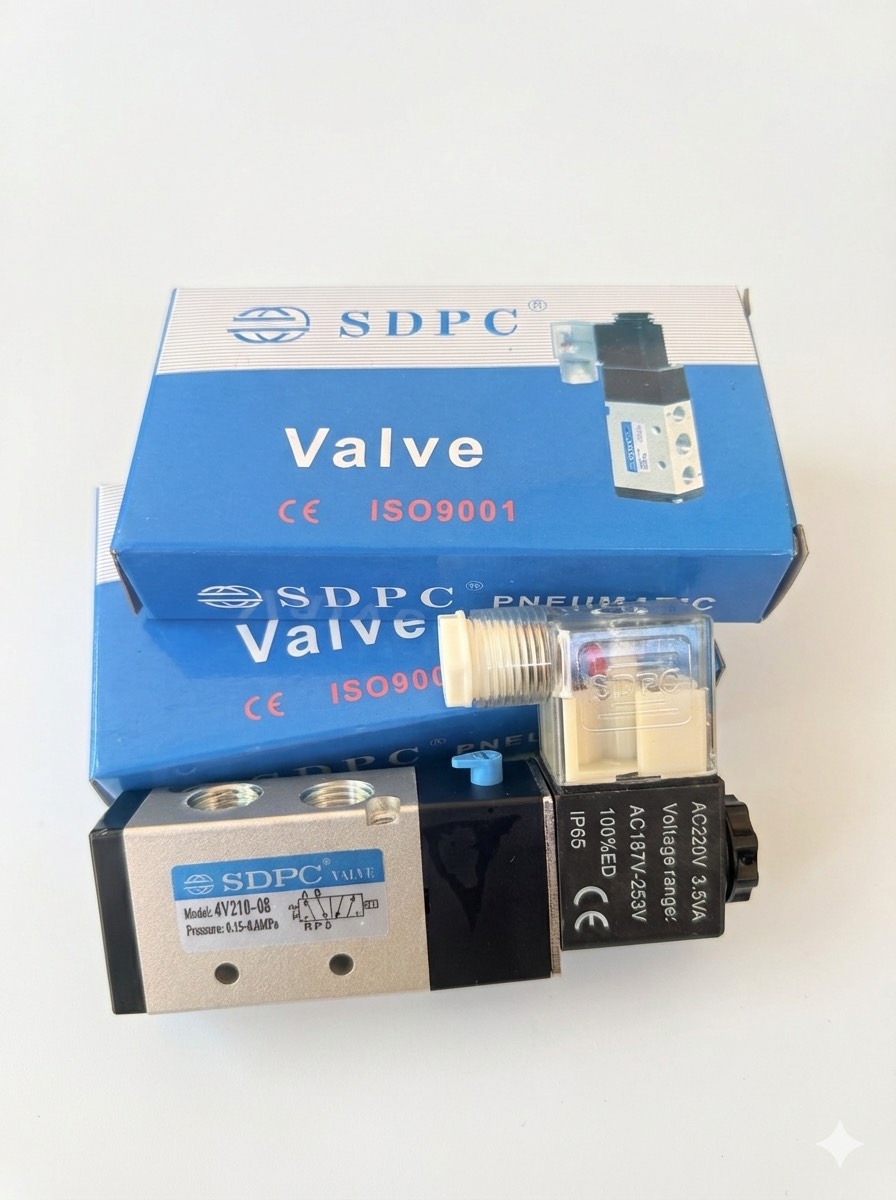

[ใหม่] Pneumatic Solenoid Valve SDPC รุ่น 4V210-08

Pneumatic Solenoid Valve (โซลินอยด์วาล์วลม) ยี่ห้อ SDPC ครับ
ข้อมูลจำเพาะ (Specification) ของสินค้ารายการนี้ ตามที่ระบุบนฉลากมีดังนี้
ข้อมูลทั่วไป (General Specifications)
* แบรนด์ (Brand): SDPC
* รุ่น (Model): 4V210-08
* ประเภทวาล์ว (Type): 5/2 Way (5 ช่องลม 2 สถานะ)
* ใช้สำหรับควบคุมกระบอกลมแบบ 2 ทิศทาง (Double Acting Cylinder)
* การทำงาน: Internal Pilot / Single Solenoid (คอยล์ไฟฟ้าข้างเดียว มีสปริงดันกลับ)
* ขนาดเกลียว (Port Size): 1/4" (หรือที่ช่างเรียกว่า "เกลียว 2 หุน")
* รหัส 08 ด้านหลังรุ่นหมายถึงขนาดเกลียว 1/4 นิ้ว
* แรงดันใช้งาน (Pressure): 0.15 - 0.8 MPa (ประมาณ 1.5 - 8 บาร์)
* ของไหลที่ใช้: ลมอัด (Air)

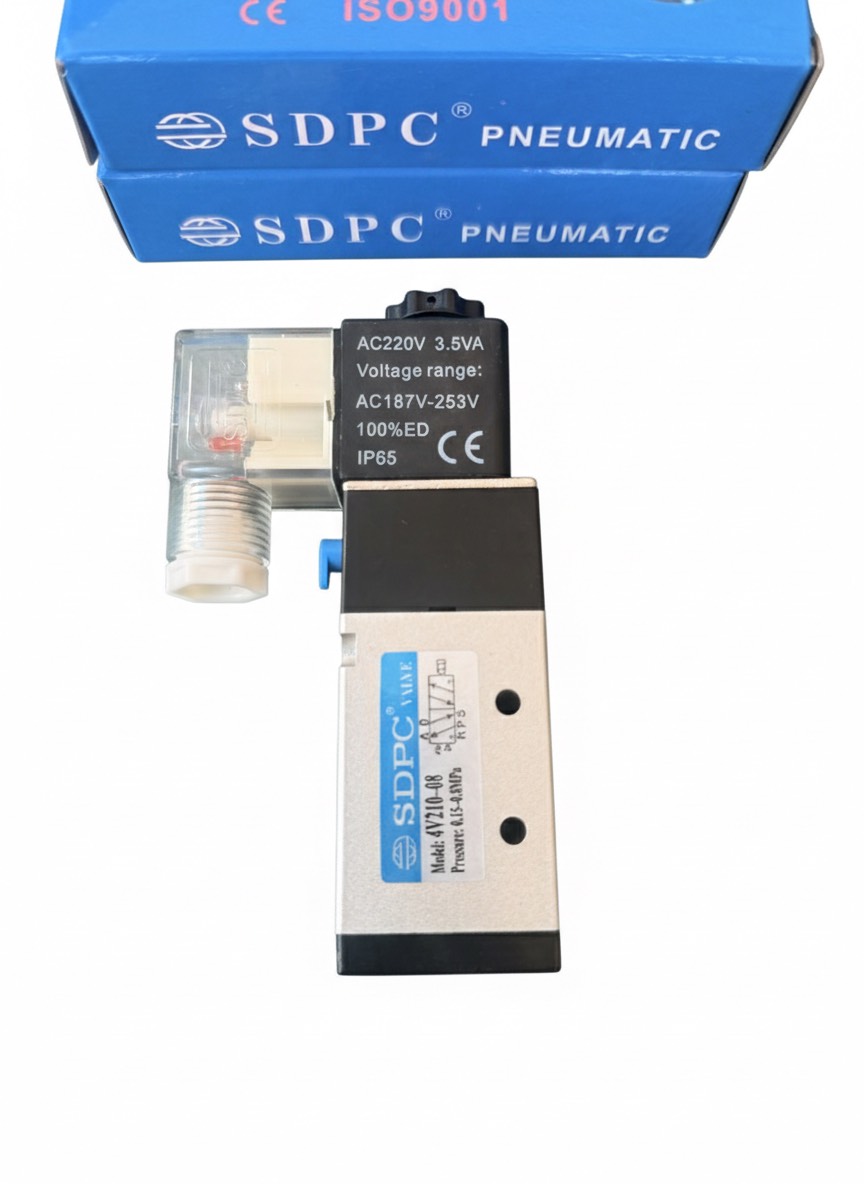

ข้อมูลระบบไฟฟ้า (Electrical Specifications)
* แรงดันไฟฟ้า (Voltage): AC 220V (ใช้ไฟบ้านปกติ)
* ช่วงแรงดันที่รับได้: AC 187V - 253V
* กำลังไฟ (Power): 3.5VA
* ระดับการป้องกัน (Protection): IP65 (กันฝุ่นได้สมบูรณ์ และกันน้ำฉีดใส่ได้)
* รอบการทำงาน (Duty Cycle): 100% ED (สามารถจ่ายไฟแช่ได้ต่อเนื่อง)
การดูสัญลักษณ์ช่องลม (Port Connection)
จากแผนภาพบนตัววาล์ว:
* P: ช่องลมเข้า (Pressure Supply)
* A, B: ช่องลมออกไปใช้งาน (ต่อเข้ากระบอกลม)
* R, S: ช่องระบายลมทิ้ง (Exhaust)
สรุปสำหรับการนำไปใช้งาน
วาล์วตัวนี้เป็น รุ่นมาตรฐานยอดนิยม (Series 4V200) ใช้ไฟ AC 220V เกลียวขนาด 1/4 นิ้ว เหมาะสำหรับงานควบคุมกระบอกลมทั่วไปในเครื่องจักรโรงงาน
